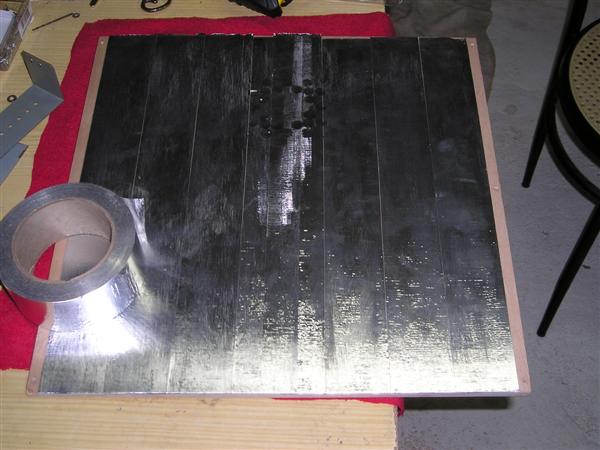

Page précédente - 1 - 2 - 3 - 4 - 5 - Page suivante Et comment vais-je donc faire une cage de Faraday, dans un caisson en bois!? Et bien j'ai décidé de plaquer du bon scotch alu, sur toute la surface interne du coffret! Coup de bol! j'en ai justement un rouleau presque entier qui traîne dans ma cave!!! Et hop! je fait ça proprement! Ici, c'est le couvercle qui a droit au traitement en premier:
Puis, pour couronner le tout, je m'offre le luxe de peindre l'intérieur à la bombe Chrome Or!
A noter: je prend soin de prévoir une petite épargne de peinture (en haut à gauche), pour pouvoir récupérer la masse sur toutes les parois...

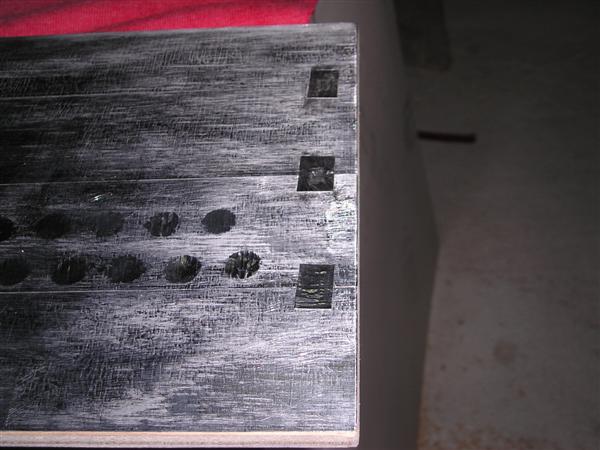

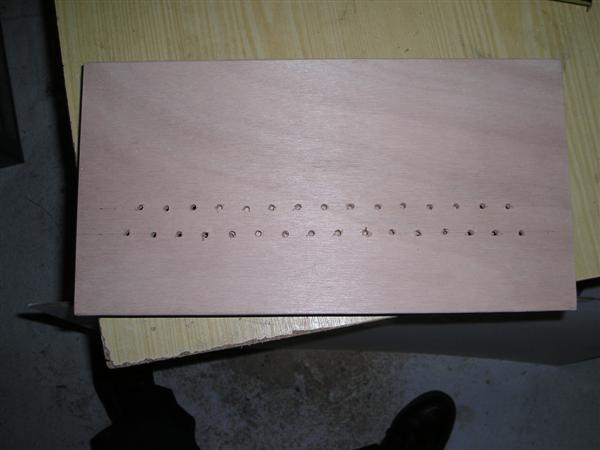

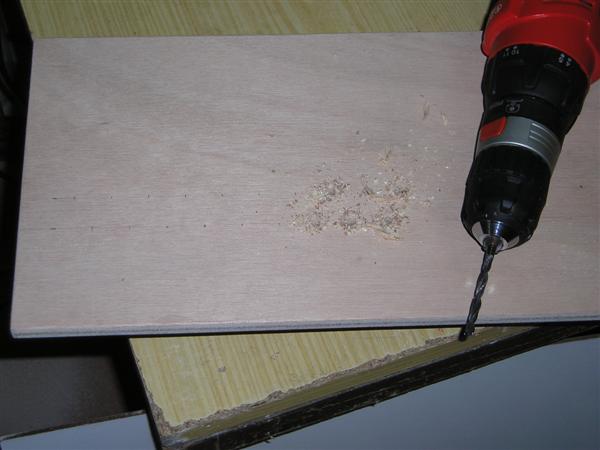

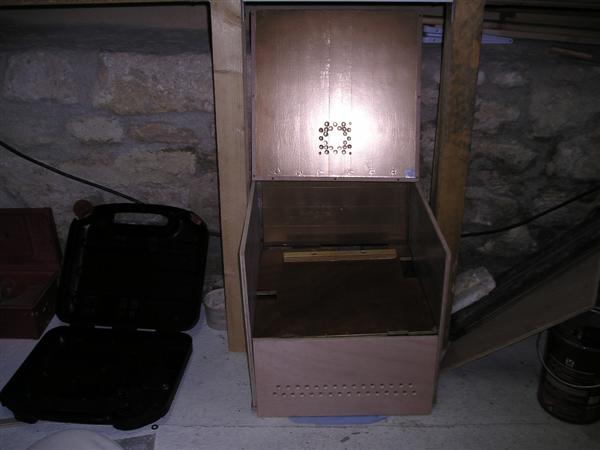

On peut distinguer les bandes de scotch alu, et pour assurer la continuité entre elles, des petits morceaux d'aluminium(en haut sur la photo ci dessus). Et on continue avec la façade amovible (plaque avant), sur laquelle il faut que je prévois une entrée pour l'air... Juste devant les disques durs! Je vais juste faire une bonne rangée de trous, ça suffira!

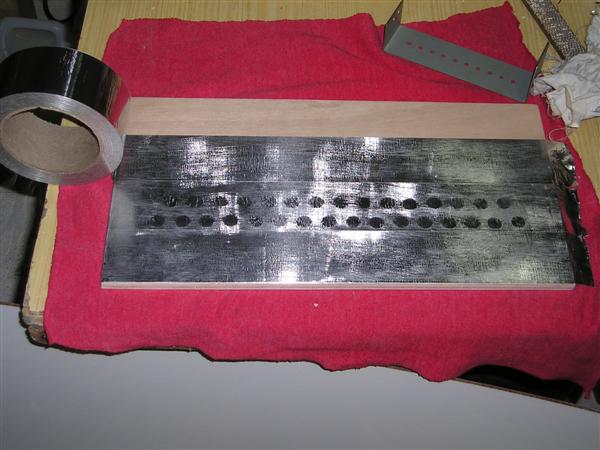

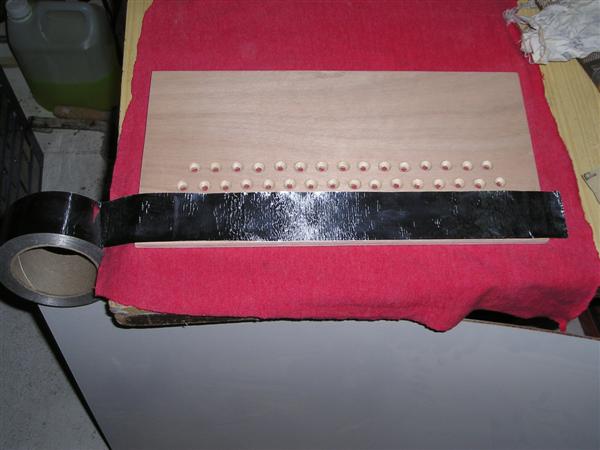

Et ensuite, je blinde le tout pour ma cage de Faraday.
Petit détail des connexions inter-bandes, fait à partir du même scotch alu... A l'envers ce coup ci.

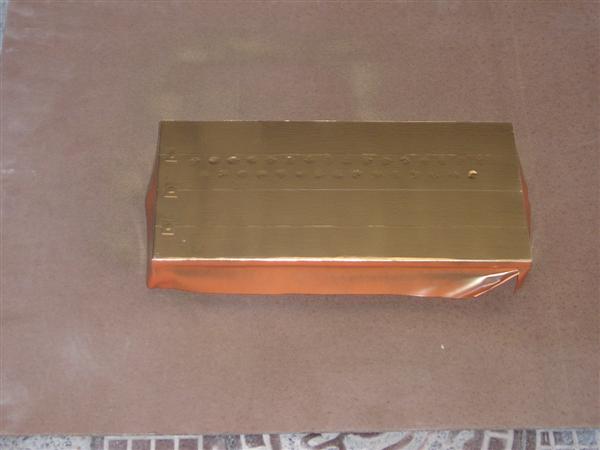

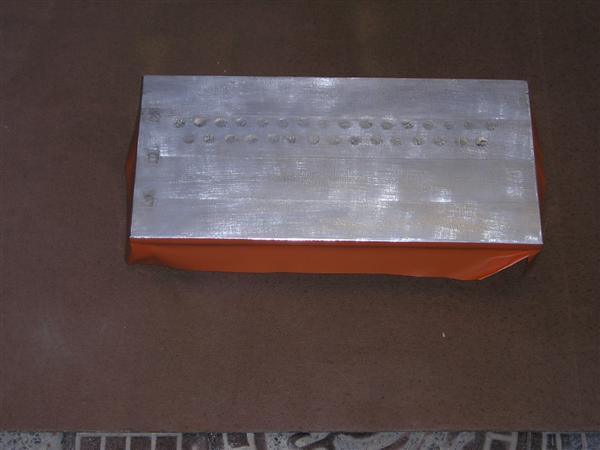

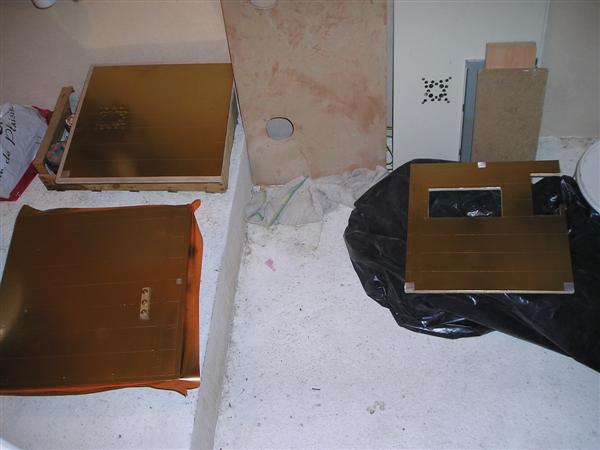

Cette même plaque, avec les protections sur le tour, prête à passer à la bombe de peinture...

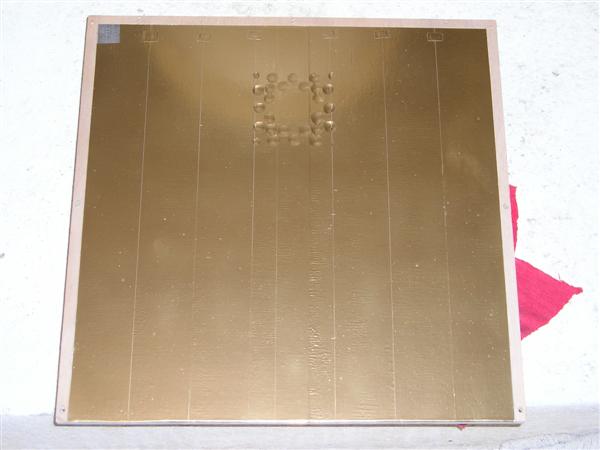

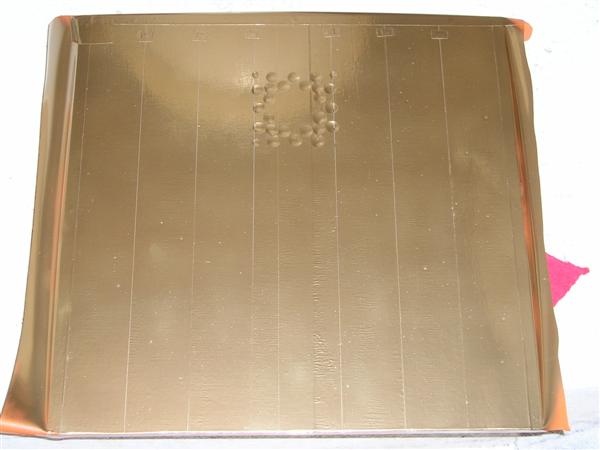

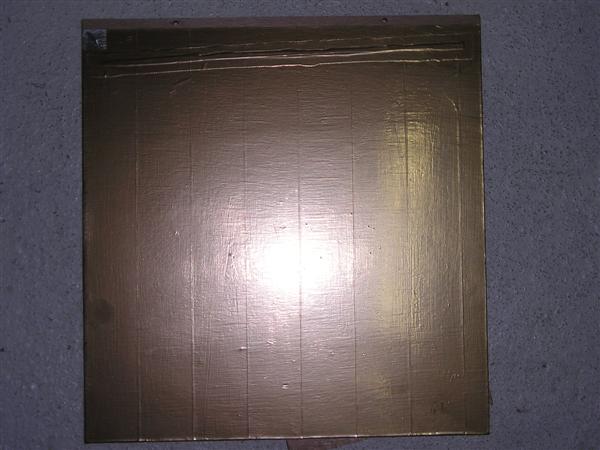

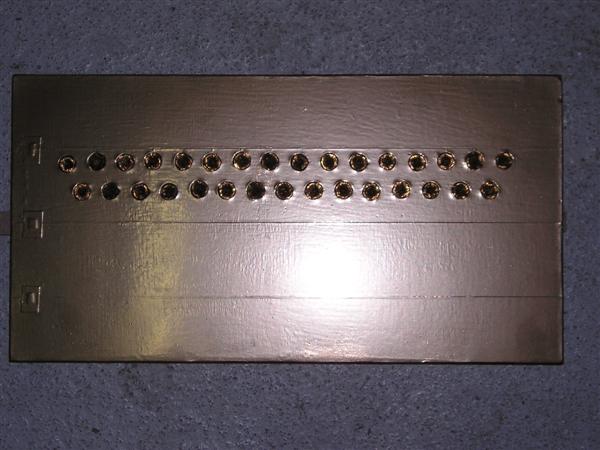

Et voilà. Dorée à souhait!
Pour le positionnement de l'épargne, je verrais plus tard... En attendant, j'ai pris soin de passer une commande chez mon revendeur favoris, et j'ai décidé de prendre une bonne petite alimentation, ainsi qu'un petit disque dur pour agrémenter ma machine...

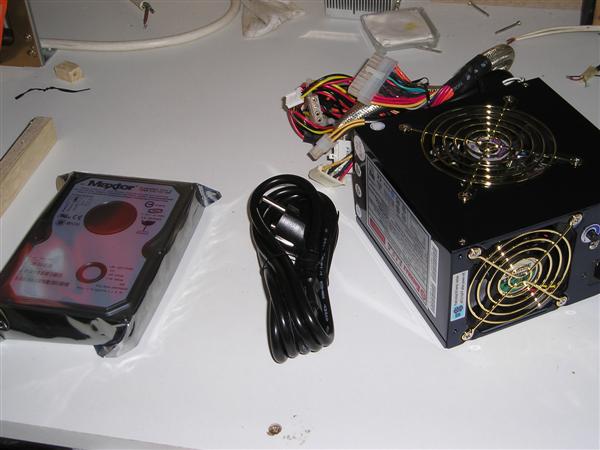

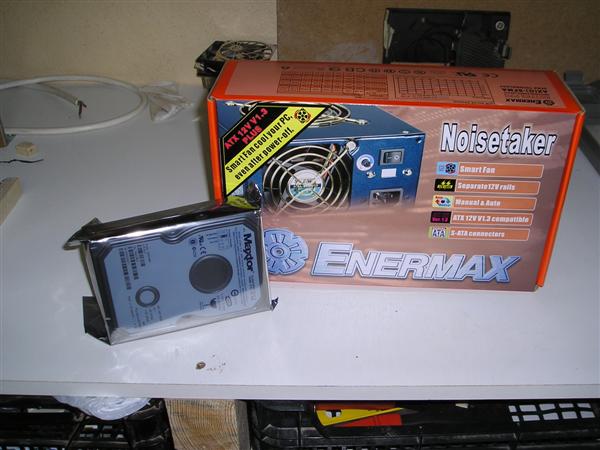

Alimentation Enermax 370W, double ventilation, 'Noisetaker'(réduction du bruit) cannaux 12V séparés etc. Et un disque Maxtor Diamond Max Plus 9, 8Mo de cache, 160Go de capacité! Rien que ça!

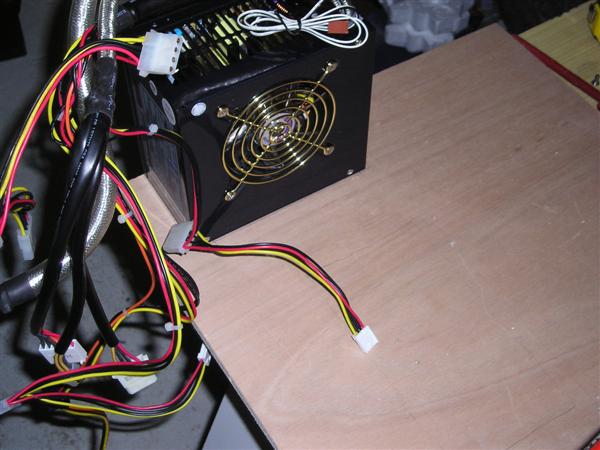

Il sagit d'une très très belle alimentation, très bien construite, avec toute la connectique nécessaire:

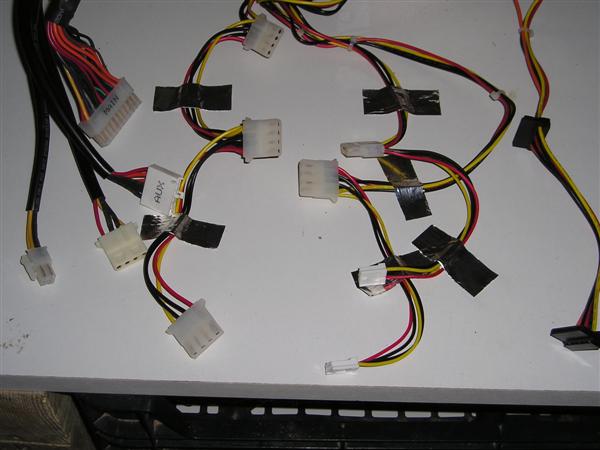

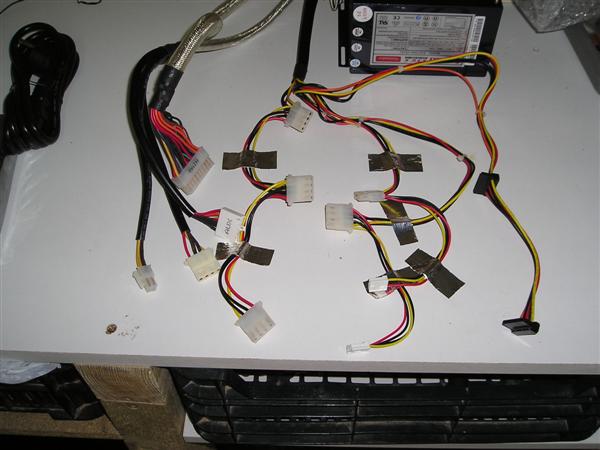

D'un peu plus près on peut distinguer 5 connecteurs pour DD, 2 pour Disquettes, 2 pour DD Serial ATA, le connecteur ATX, un connecteur spécifique pour P4, ainsi qu'un connecteur supplémentaire pour carte graphique ou carte mère.

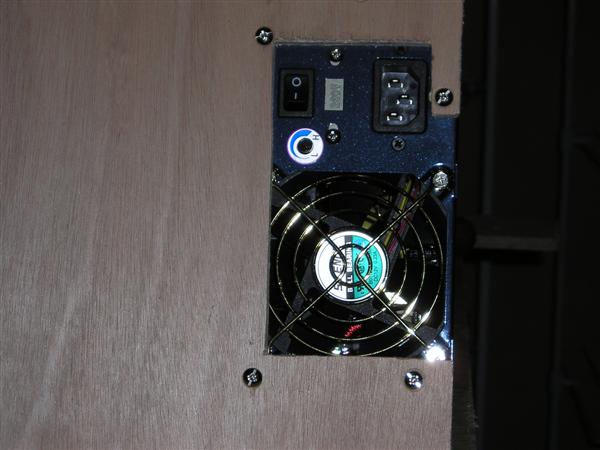

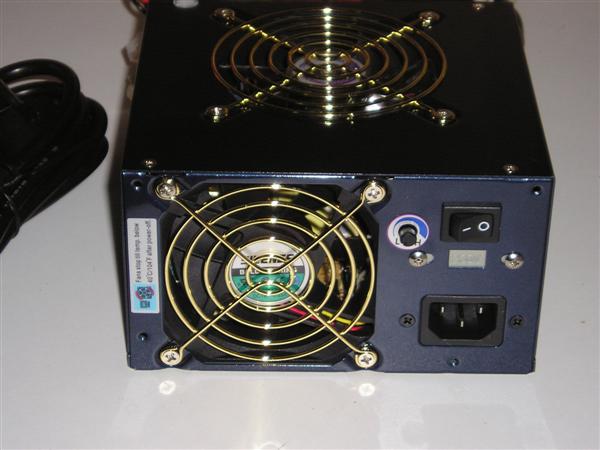

On peut noter également la présence d'un potentiomètre sur l'arrière de celle-ci pour régler la vitesse des ventilateurs... Pas mal... Et cette couleur bleutée métallisé, c'est pas mal quand même!

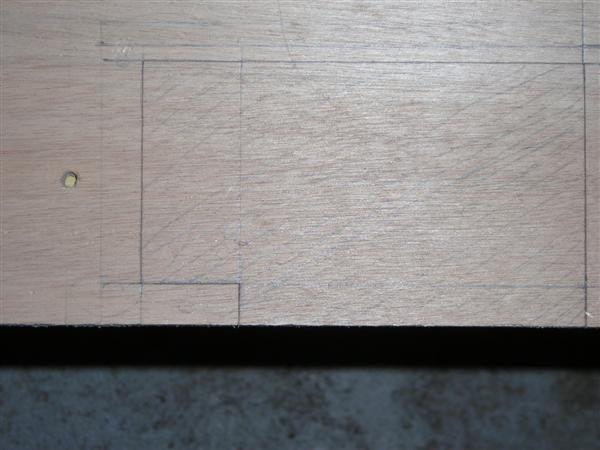

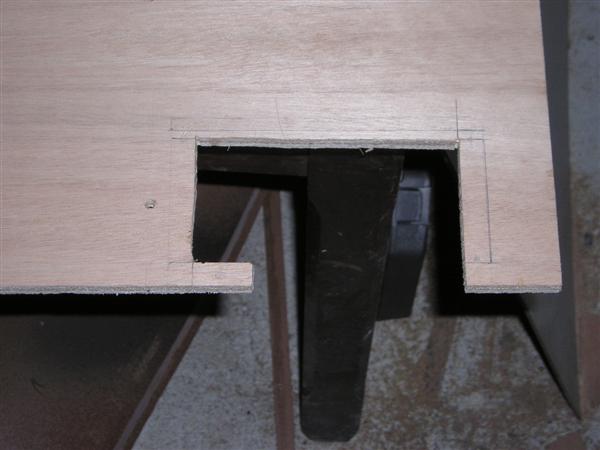

Du coup, je peux maintenant commencer la découpe de l'emplacement de l'alim sur la plaque arrière...

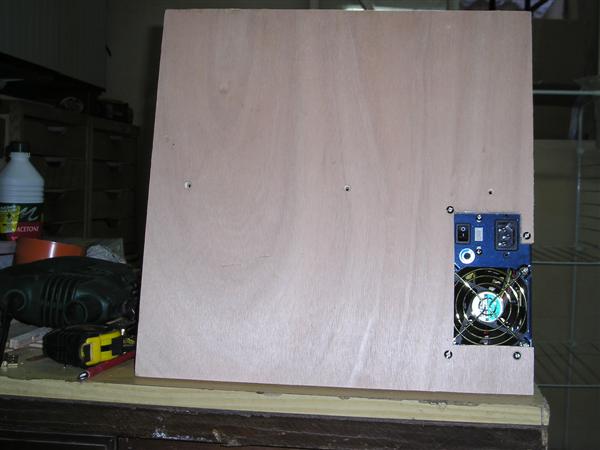

Et ça se monte impec!!!

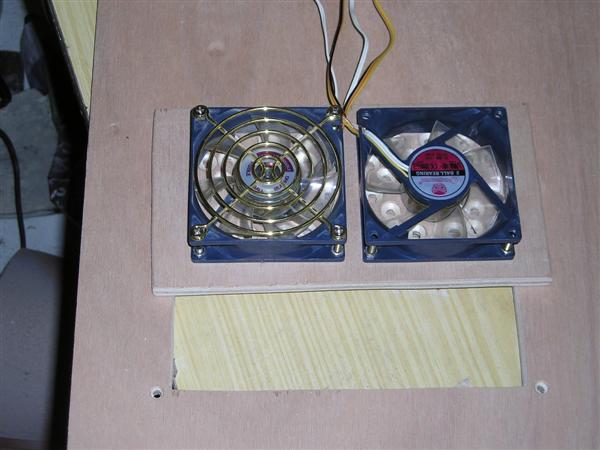

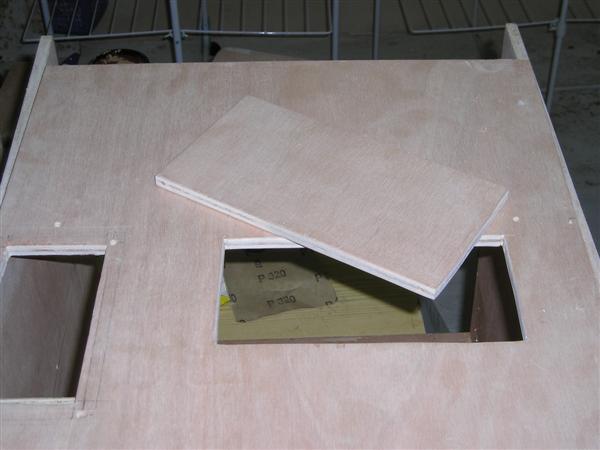

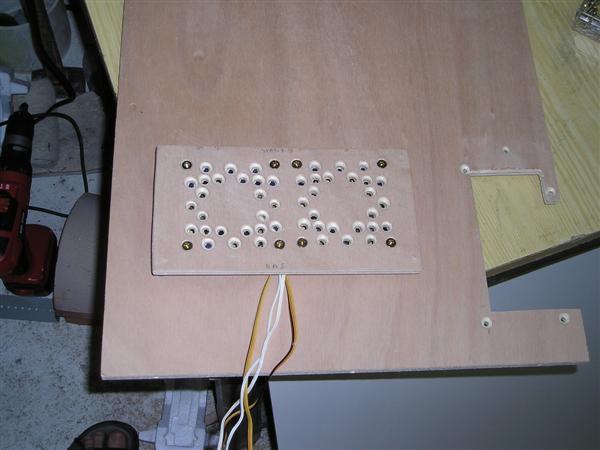

Et puis je continue avec une nouvelle découpe pour mettre 2 ventilos sur une plaque amovible(pour faciliter l'accès aux composants...

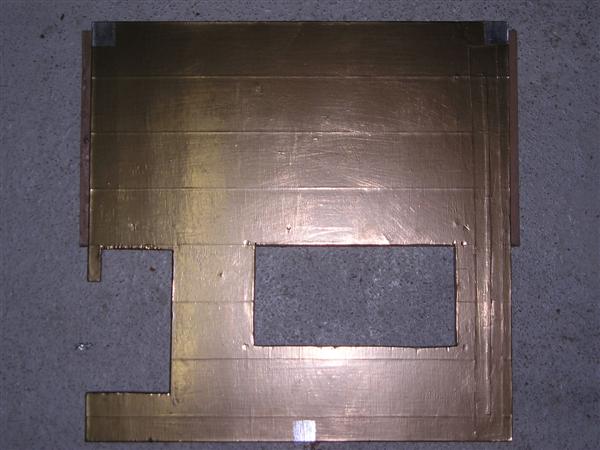

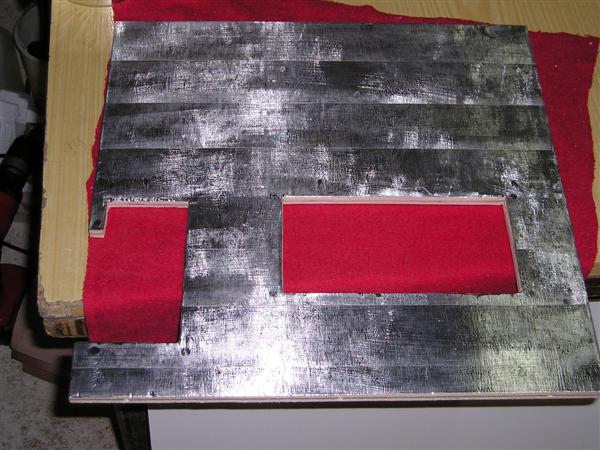

Et je recommence mon petit blindage et déco...
Plan d'ensemble avec la plaque arrière(à droite), la plaque de fond(à gauche en bas) et le couvercle(à gauche en haut):

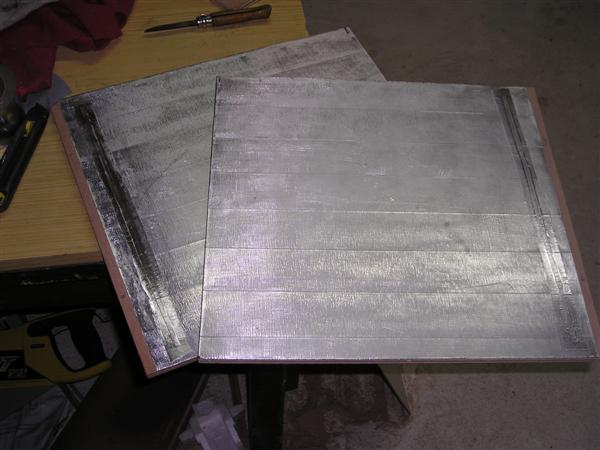

Ici ce sont les deux plaques latérales...

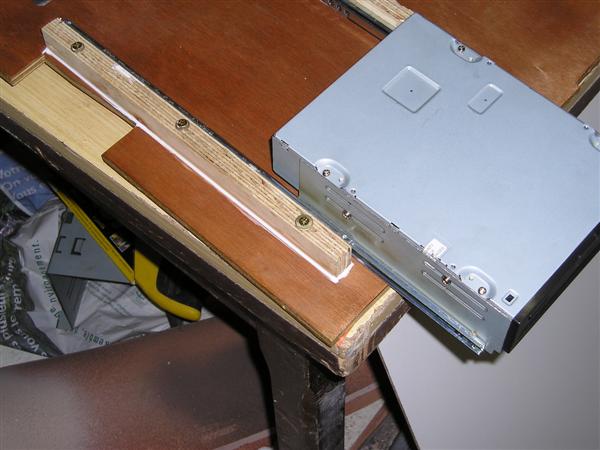

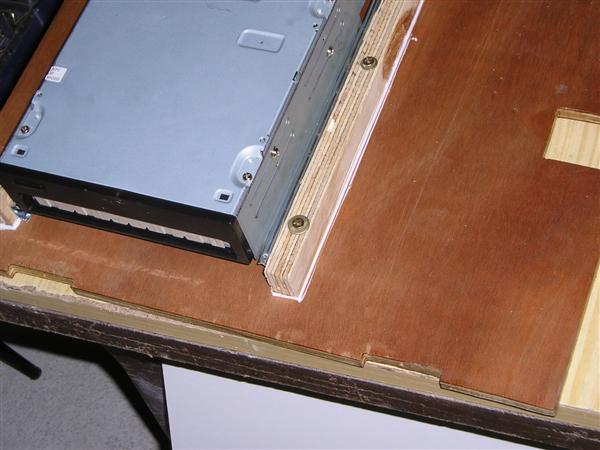

fixation définitive du rack CDRom... (dont collage à la colle à bois)

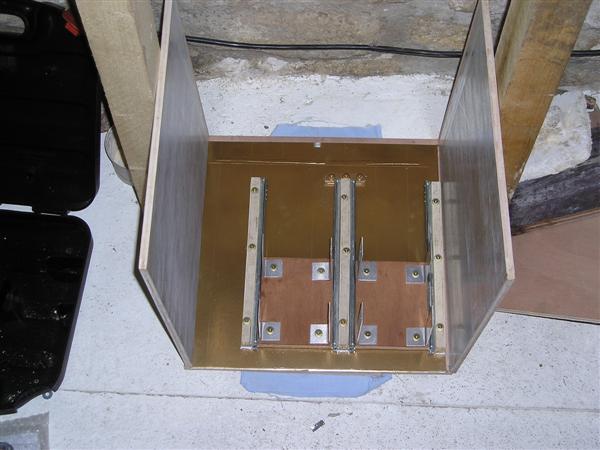

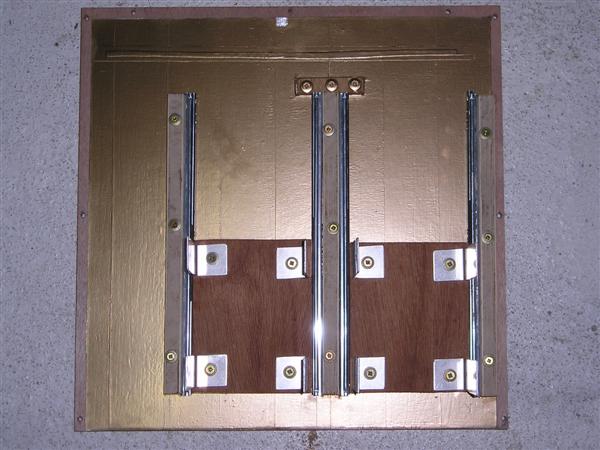

Montage définitif des tiroirs DD... (j'ai pris soin de découper la déco alu juste sous les taquets en bois, comme ça, en plus des vis, je me permet également de coller tout ça avec de la bonne colle à bois)
Petit album des pièces jusqu'à présent:

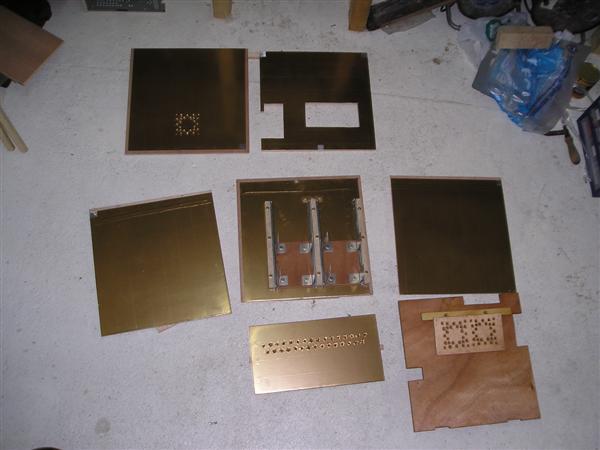

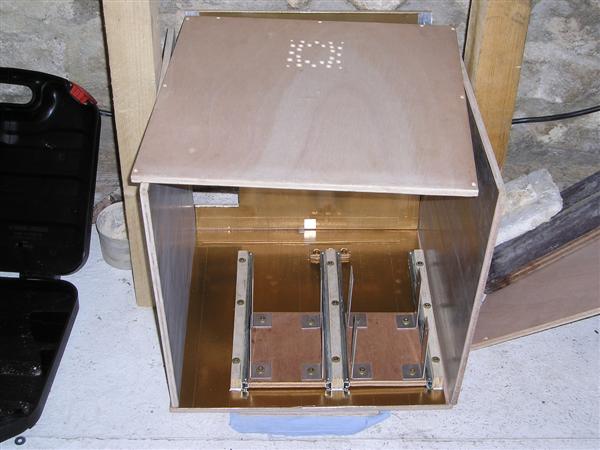

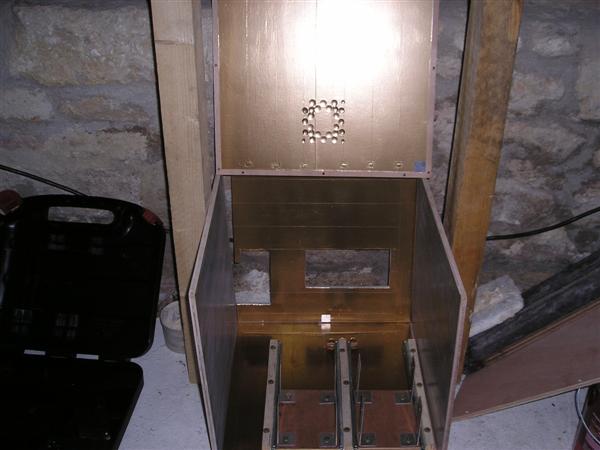

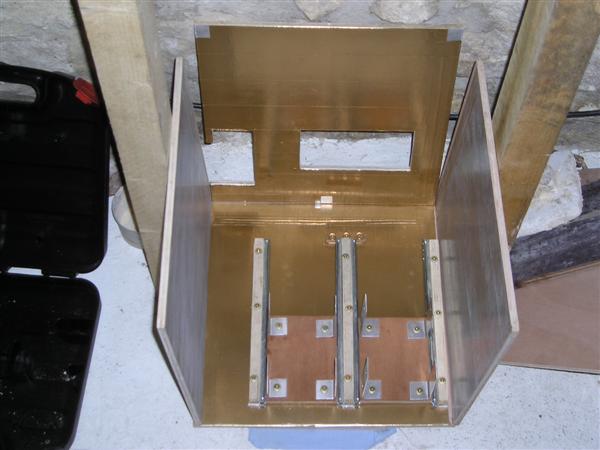

Aperçu de toutes les pièces une fois terminé:

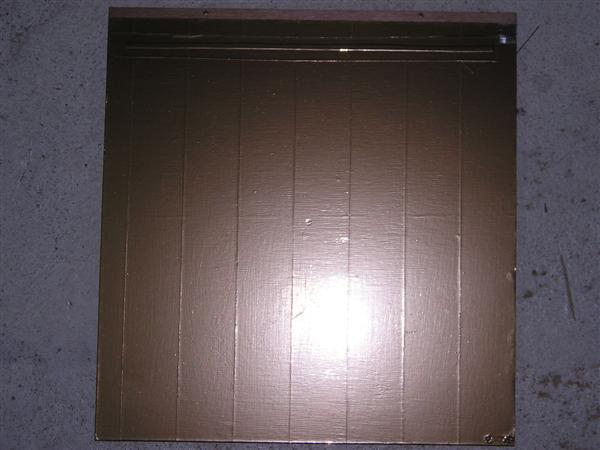

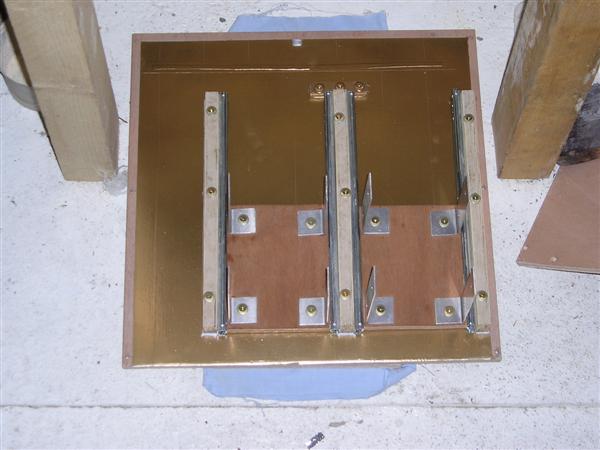

Et voici ces pièces en détail... La plaque de fond:
La plaque latérale droite:
La plaque latérale gauche:
La plaque arrière:
La porte avant:

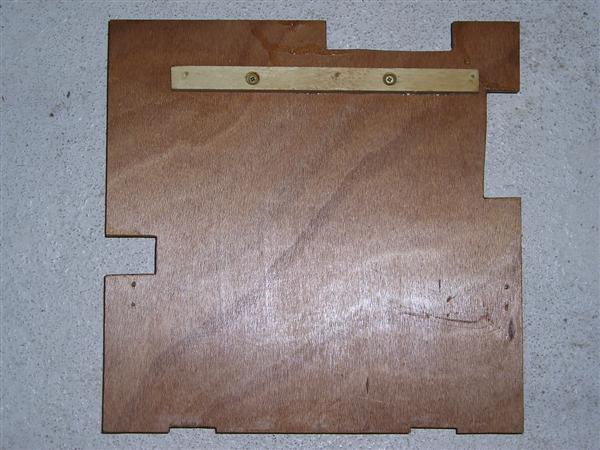

La plaque étage: (support carte mère)

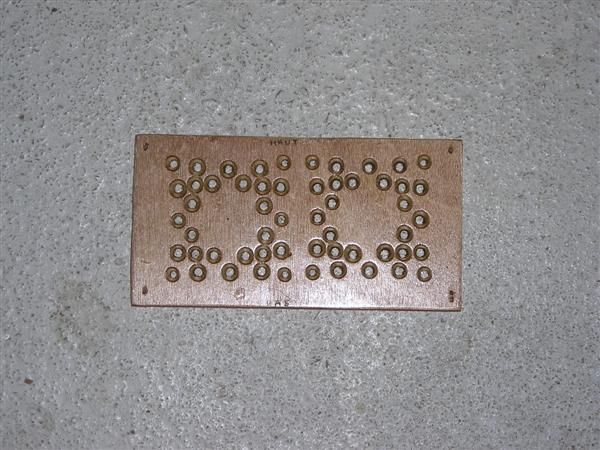

La plaque porte-ventilo arrière:

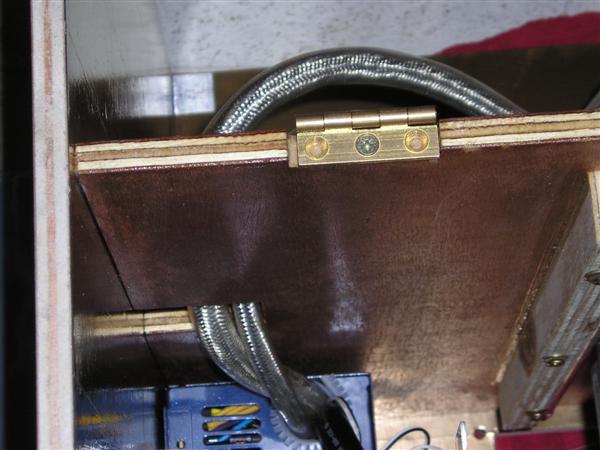

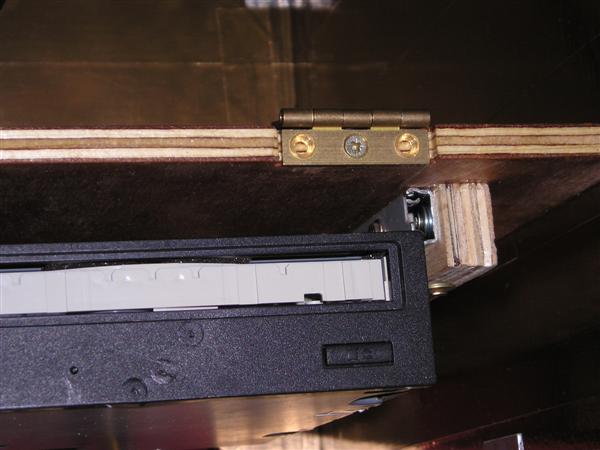

Détail des charnières:

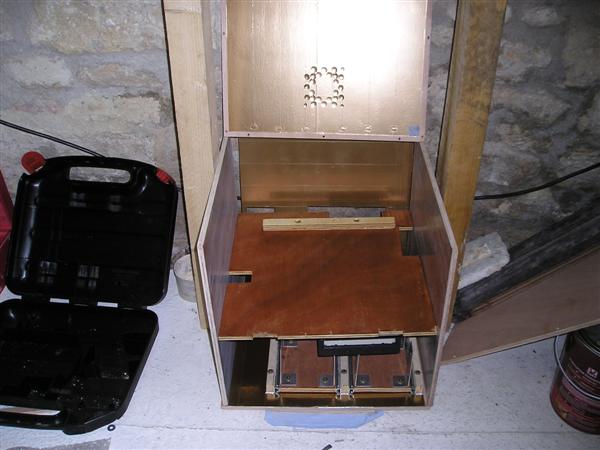

Passons maintenant au montage du boitier... Page précédente - 1 - 2 - 3 - 4 - 5 - Page suivante |
