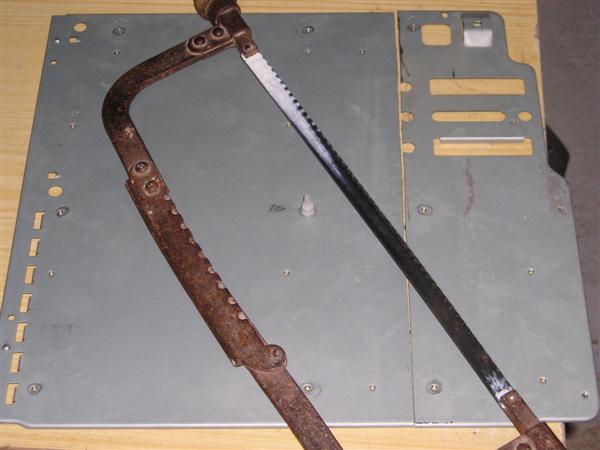

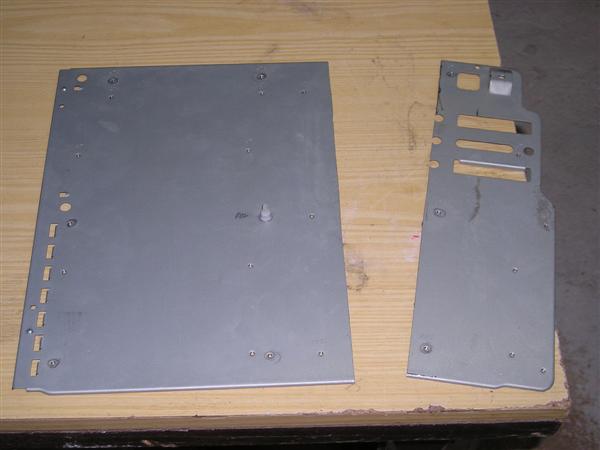

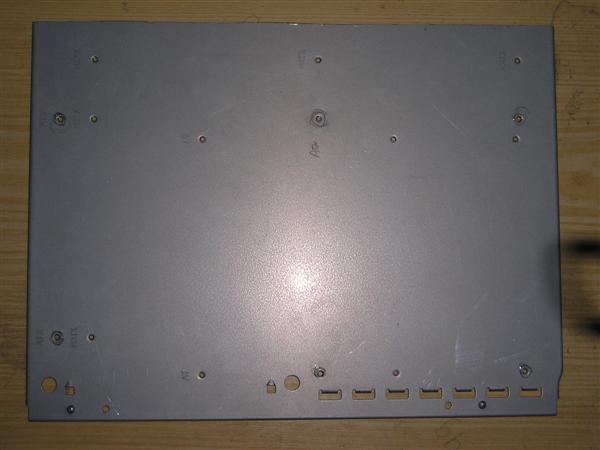

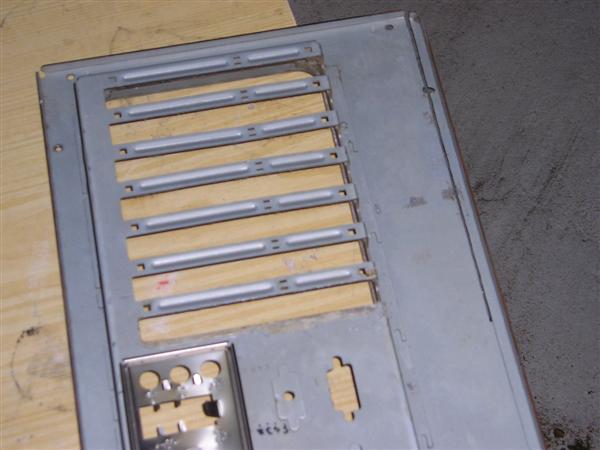

Passons maintenant à la partie récupération! Là je récupère mon ancien support de carte mère et je lui fait un petit lifting à la scie...

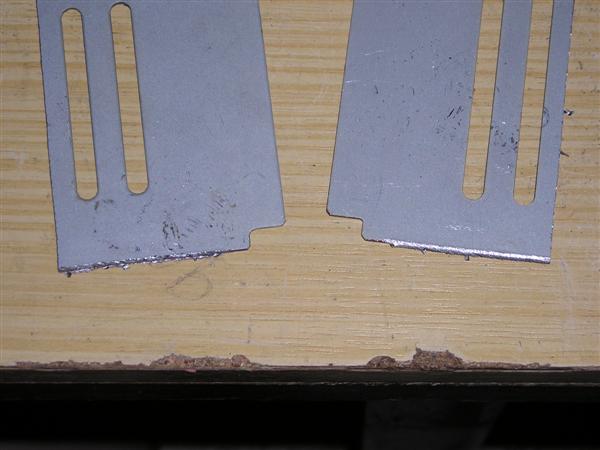

Une petite finition des découpes à la lime d'abord, puis avec le papier de verre gros grains, et enfin avec le 'Super Fin'! Pas de tranche coupantes s'il vous plait!

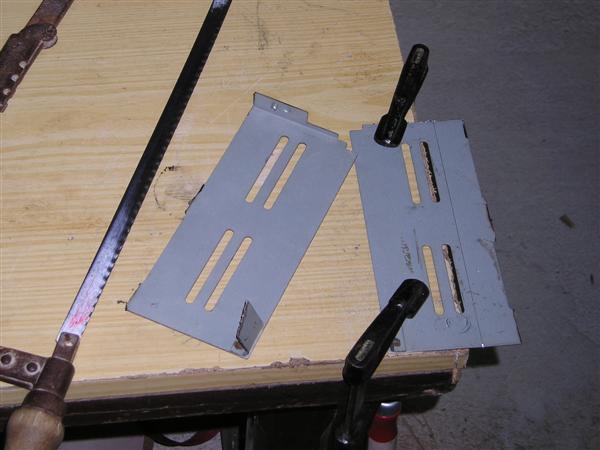

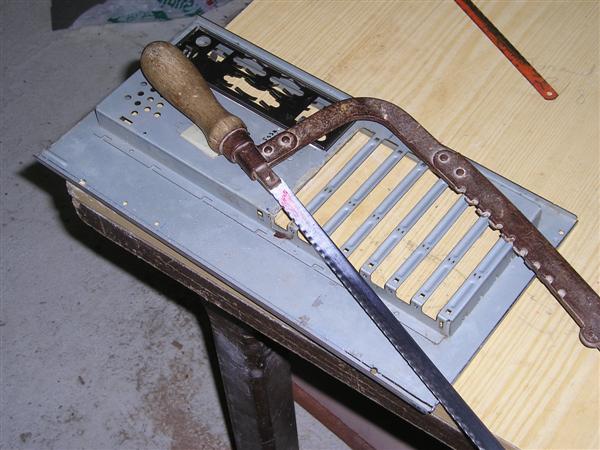

Enfin je récupère également la partie arrière, à laquelle je fais également son lifting!

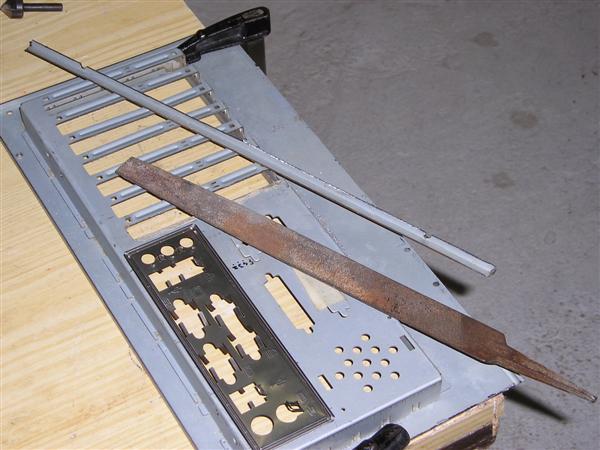

Ouf! Plus dure à couper celle-ci! ici on peut distinguer la malheureuse lime que j'utilise! Mais ça suffit...

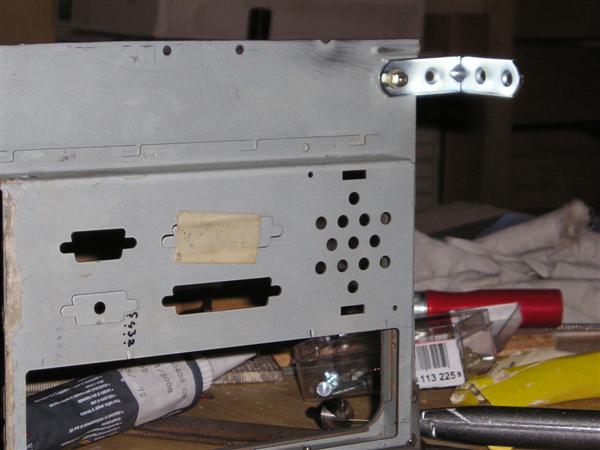

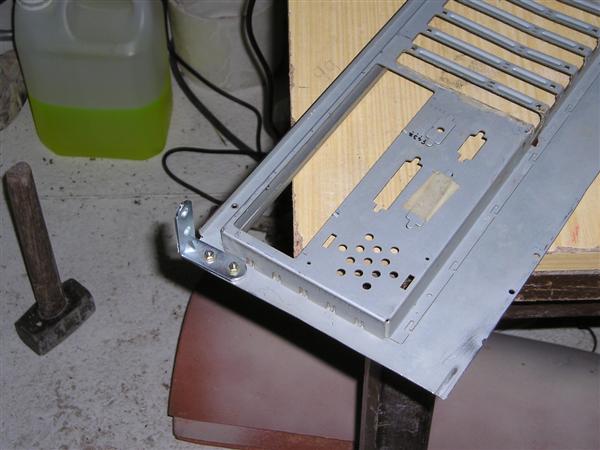

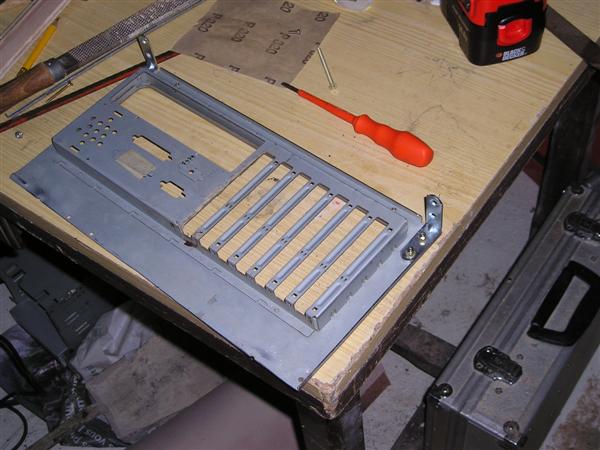

Ensuite je perce un peu pour permettre la fixation d'équerres...

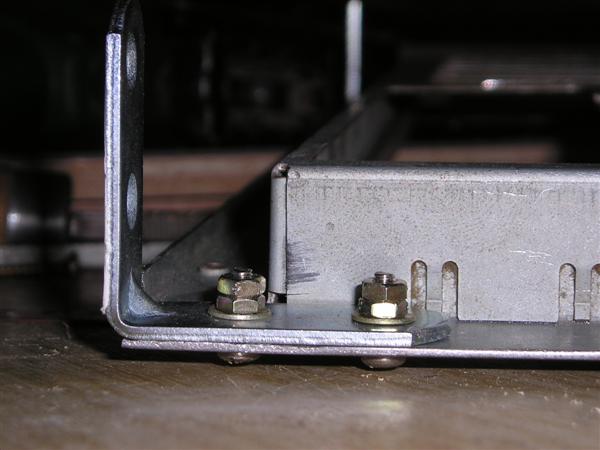

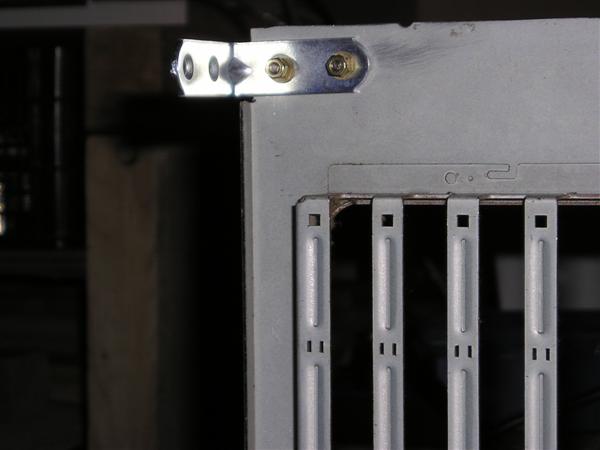

Détail de la fixation des équerres, j'utilise un système d'écrou, contre-écrou pour être sûr que rien ne bouge.

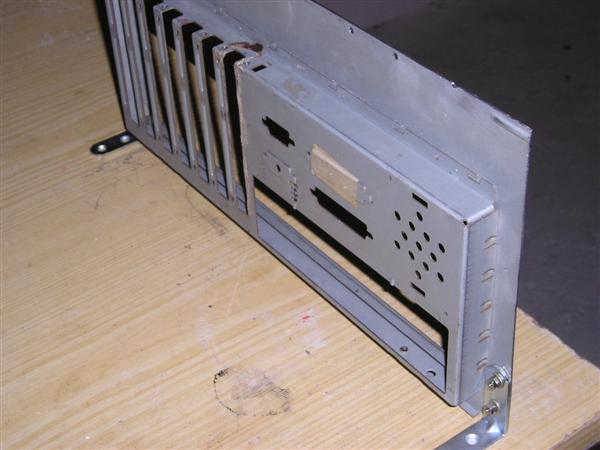

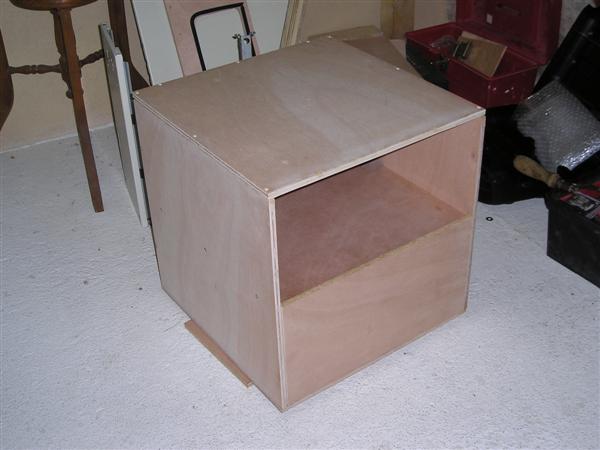

La bête debout:

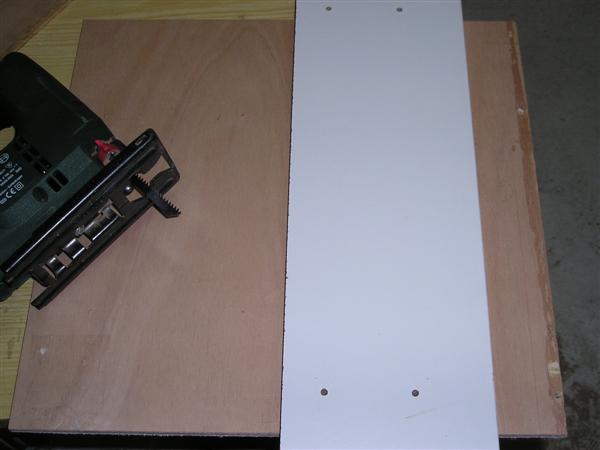

Maintenant, je découpe 2 nouvelles plaques en CP, une pour l'arrière du boitier et une qui servira d'étage...

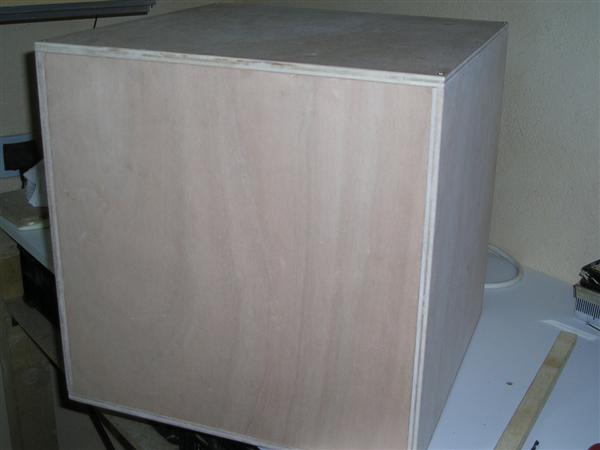

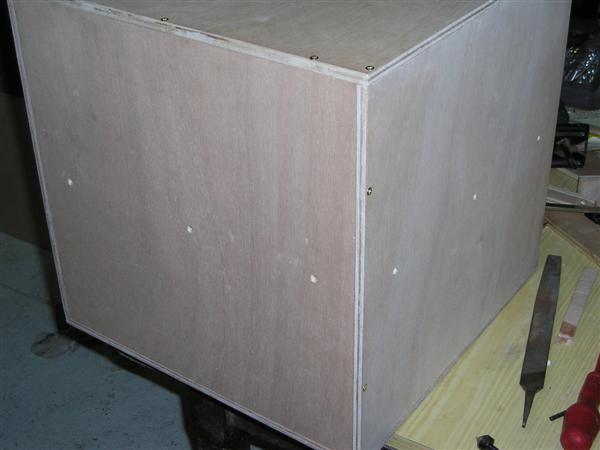

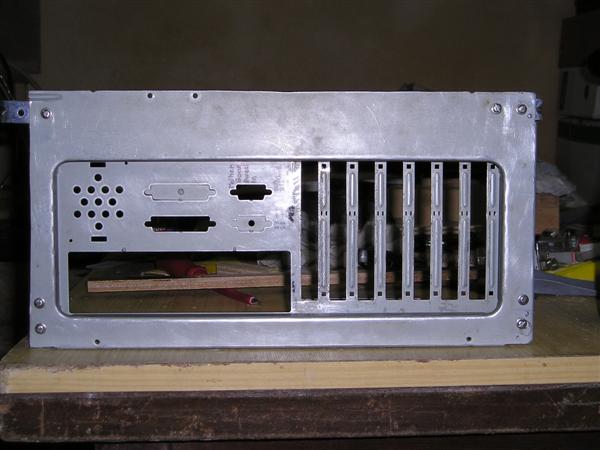

L'arrière du boîtier:

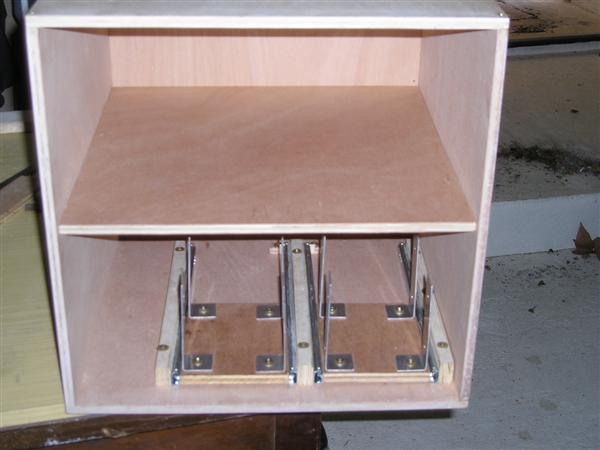

Vue par l'avant:

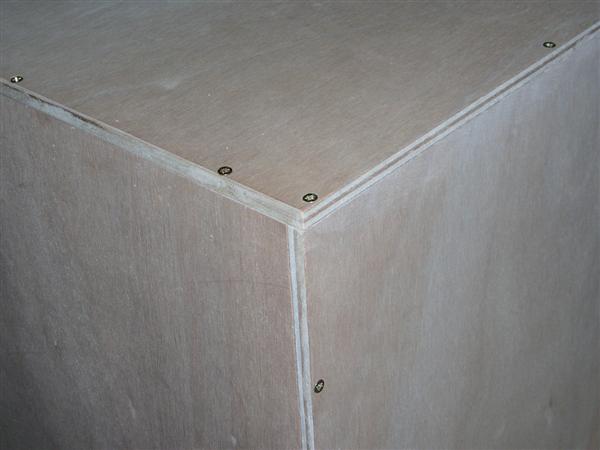

Détail des fixations: (à ce stade, toutes les vis de fixation que j'utilise sont provisoires, j'ai donc pris soin d'utiliser des vis assez courtes, pour ne pas avoir de problèmes pour l'assemblage final)

Et maintenant je perce pour pouvoir mettre mon étage...

C'est fixé, et ça tiens!

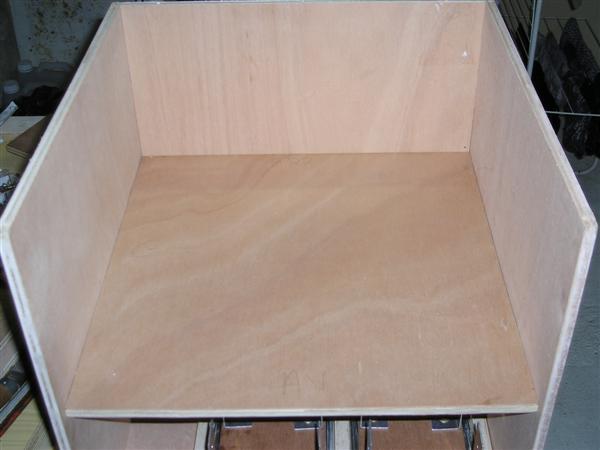

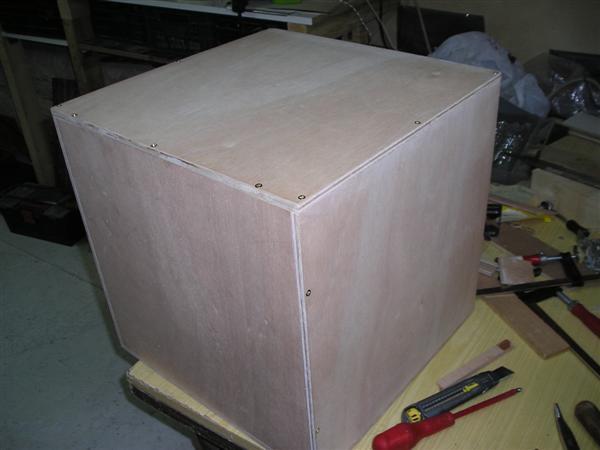

J'ouvre le couvercle...

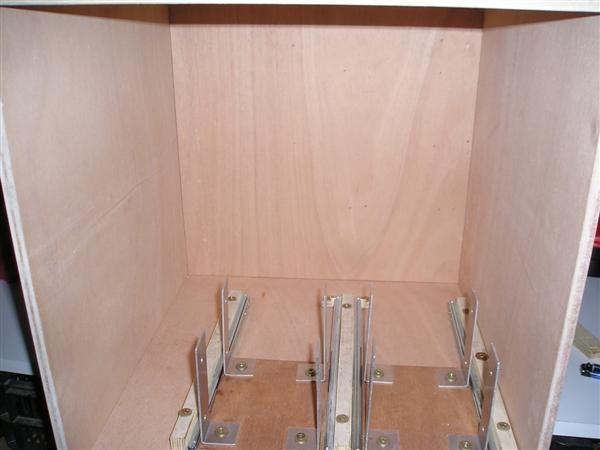

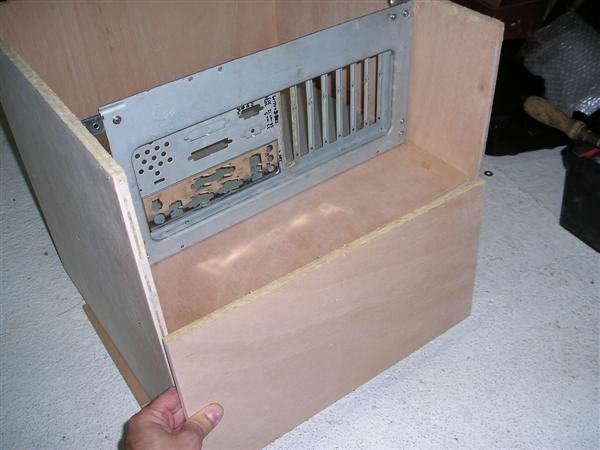

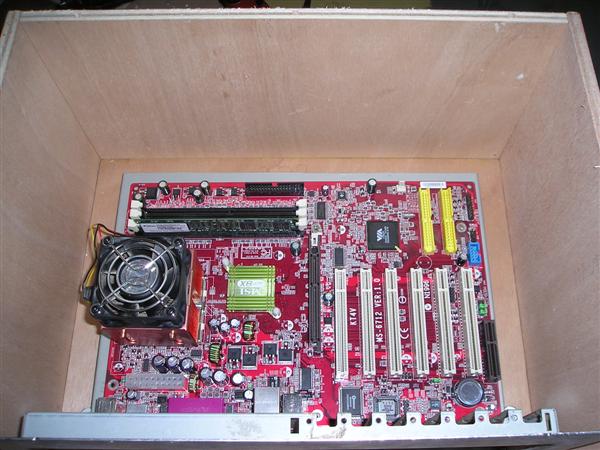

Petit essai de positionnement à l'intérieur du boîtier, avec la carte mère et le support carte mère comme ça je peu prendre des repères pour mettre 2 autres équerres, puis également prévoir les passages de câbles à l'étage inférieur...

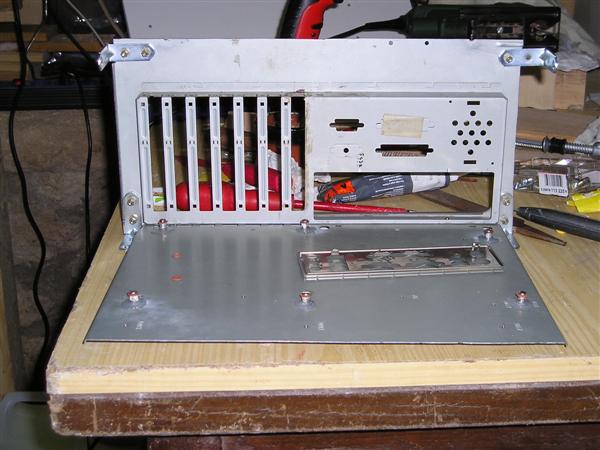

L'ensemble support carte mère complet:

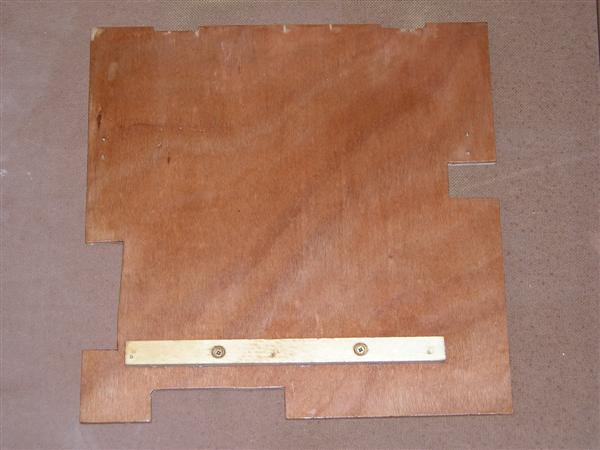

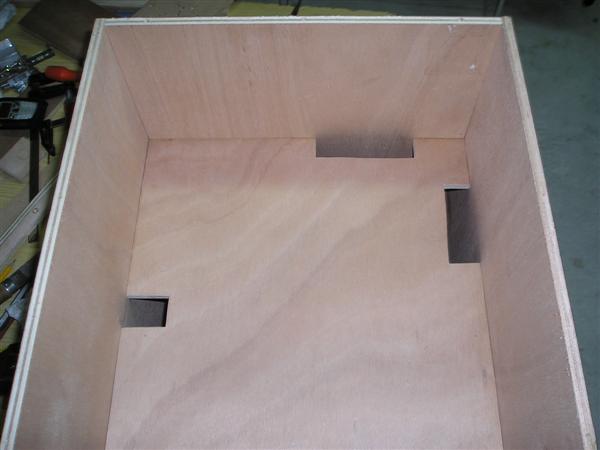

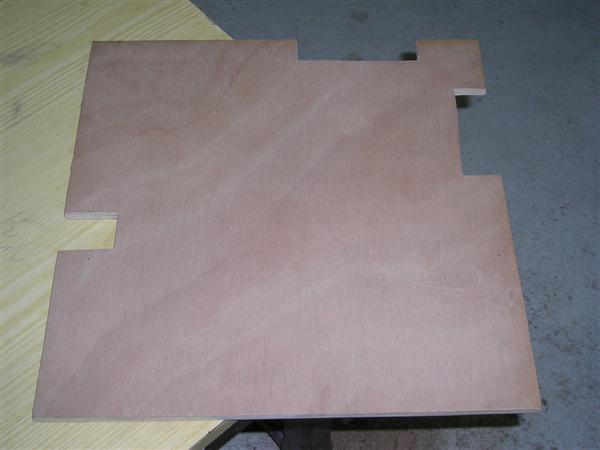

Découpe de la plaque étage:

Puis positionnement... Perfect!

Aspect de la chose avec le support CM:

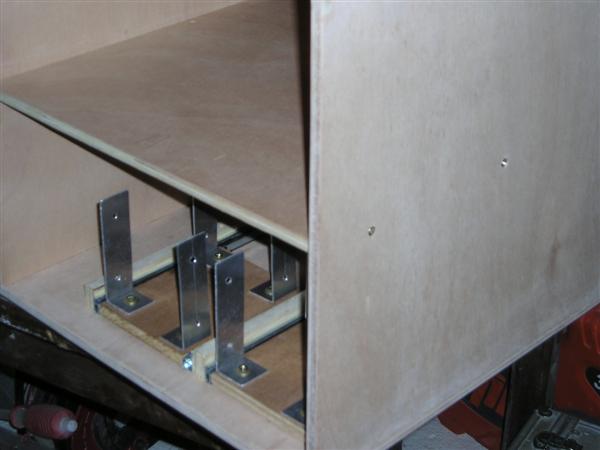

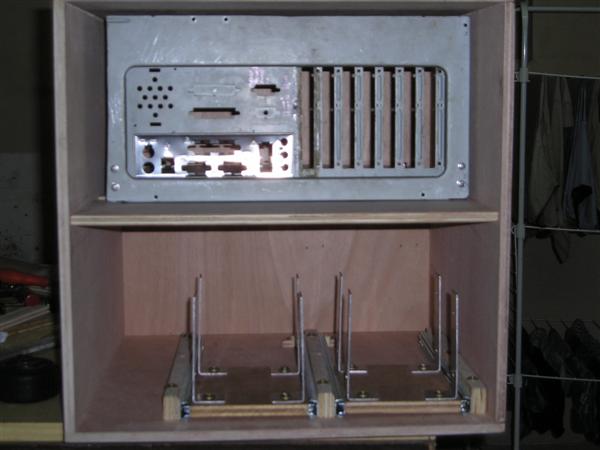

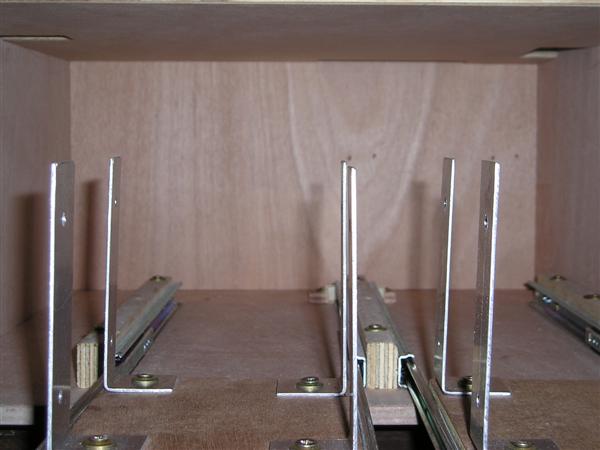

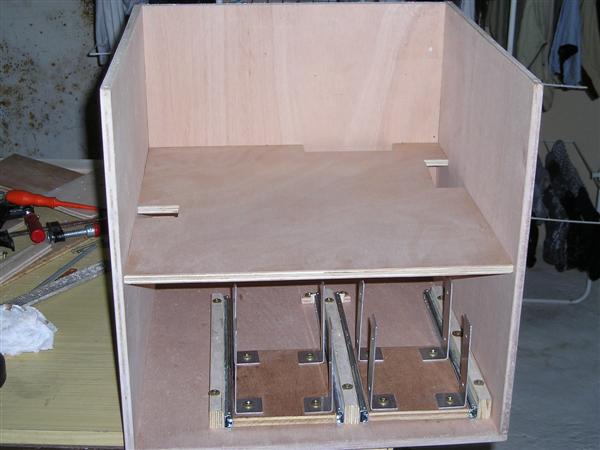

Vue par l'étage inférieur:

Et là, il me faut une plaque pour fermer l'étage inférieur...

Je prendrais la décision de fixer celle-ci avec des charnières, pour permettre un accès à mes disques sur tiroir!

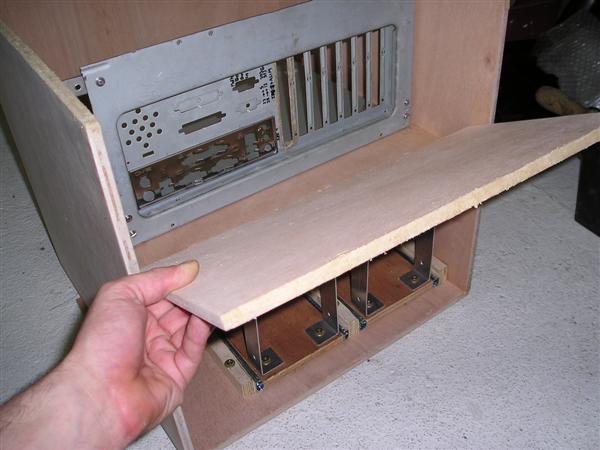

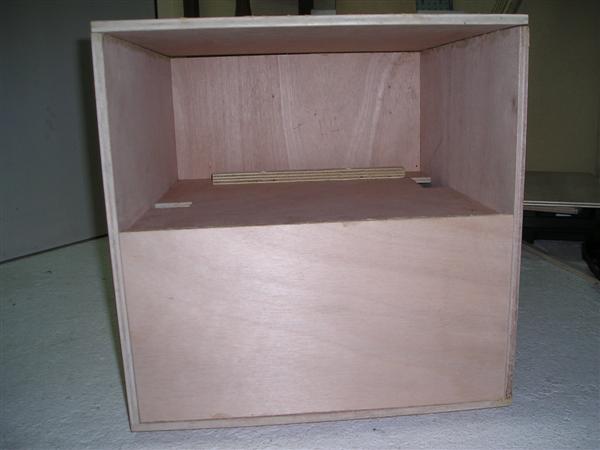

De face avec la plaque 'en équilibre':

Par la même occasion, j'en profite pour retourner dans ma quincaillerie favorite et j'achète une bombe de peinture chrome or! Je récupère mon support rafistolé et je le ponce bien fin... Pour finir par lui mettre un petit coup de bombe!        Avant:

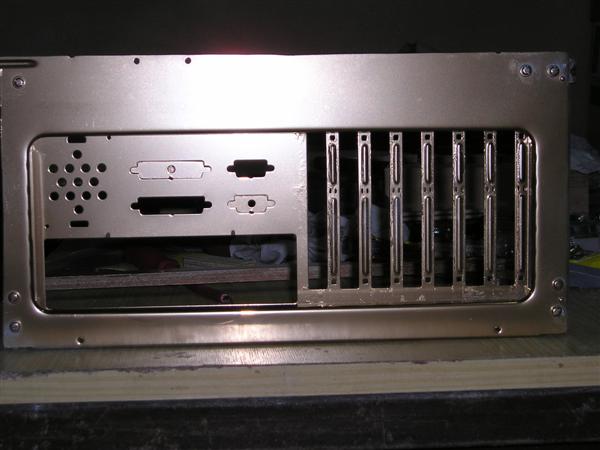

Après:

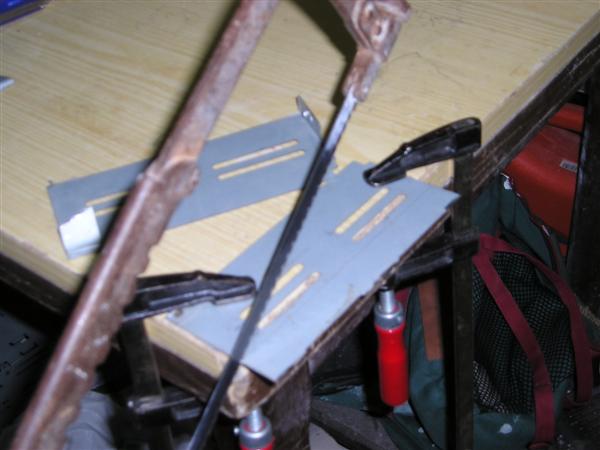

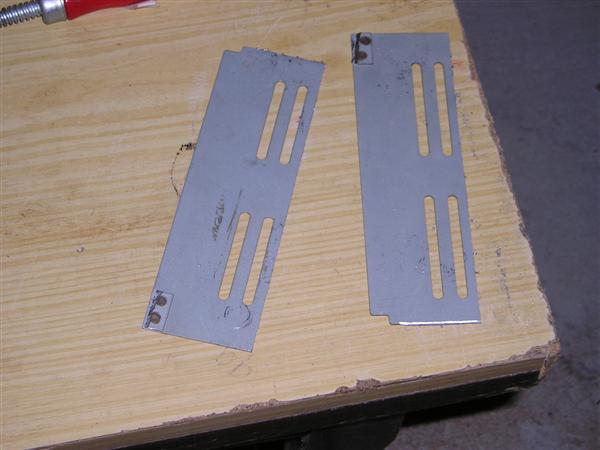

Rien à envier à un PowerMac G4 Cube! Mais c'est loin d'être terminé!Je m'attaque maintenant à mon... Rack pour lecteur CD! sur glissières également... Mais pour ça, il me faut retailler un peu ce que j'ai récupéré dans mon ancien boîtier...

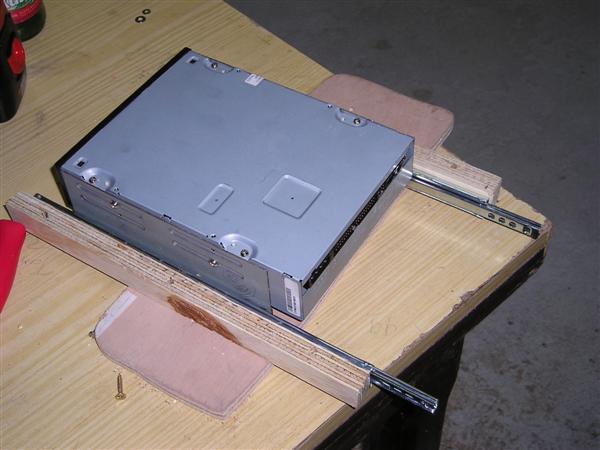

Là le lecteur est à l'envers!

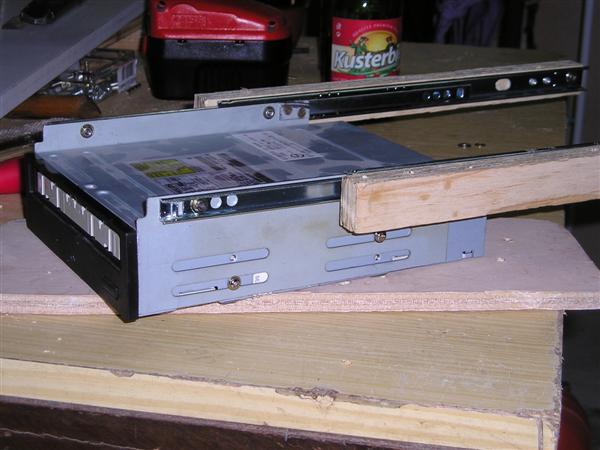

Et là à l'endroit...

Puis montage sous la plaque 'étage':

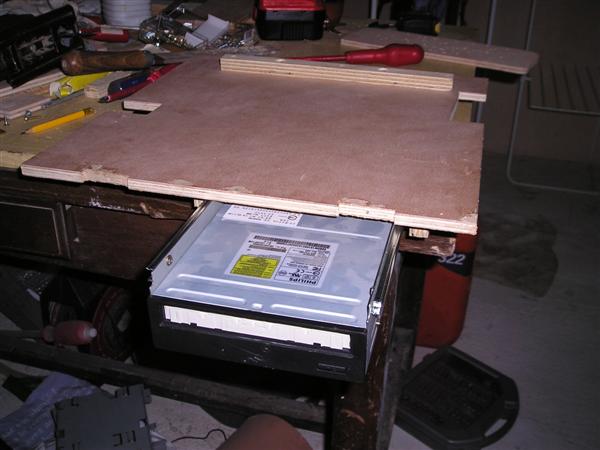

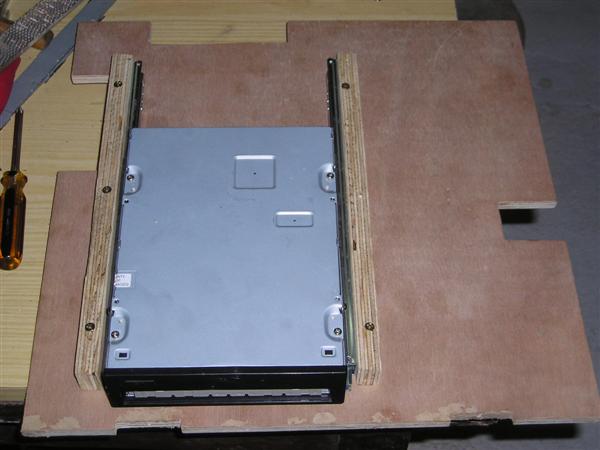

Aperçu à l'endroit, sur l'établi...

Cette même plaque sur laquelle je passe une simple couche de vitrificateur, pour bien durcir le bois...

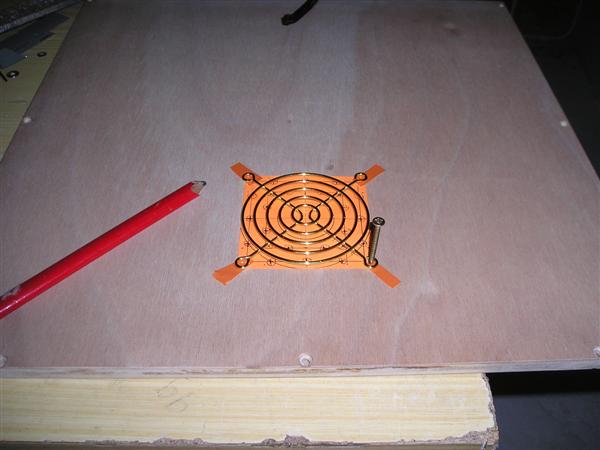

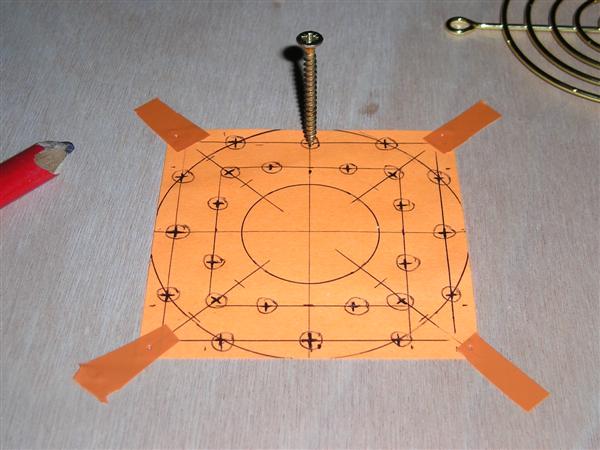

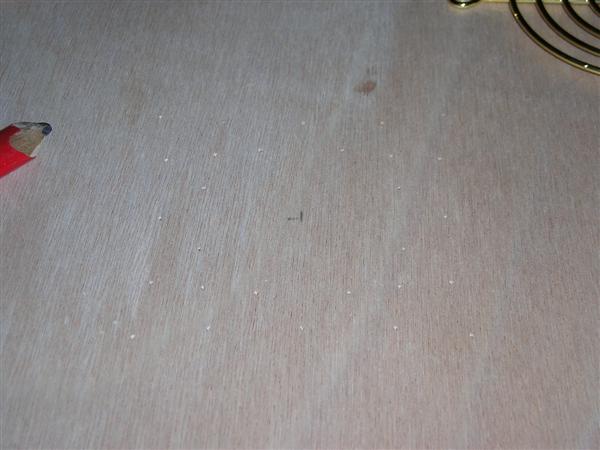

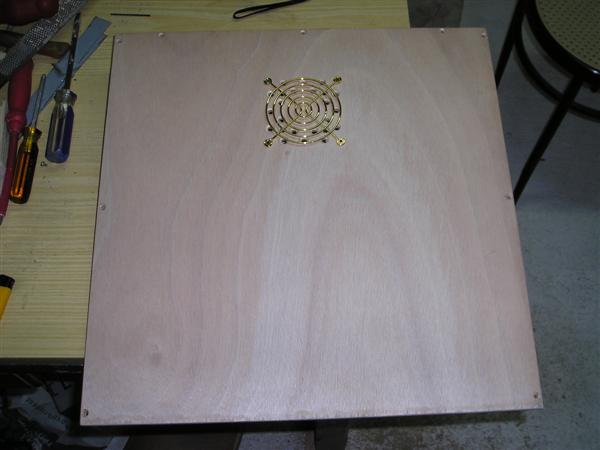

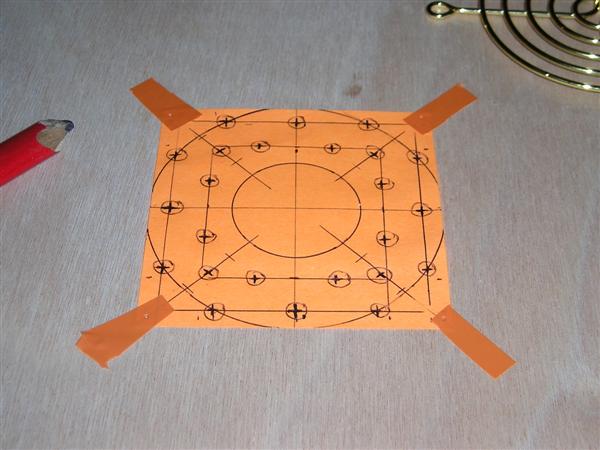

Passons maintenant au perçages du couvercle. Je me suis servis d'un patron fait sur un morceau de papier bien carré, à la dimension d'un ventilateur, sur lequel j'ai dessiné le positionnement de tous les trous. Je reporte tout ça sur ma plaque, bien positionné, et je fait des petits trous avec une vis.

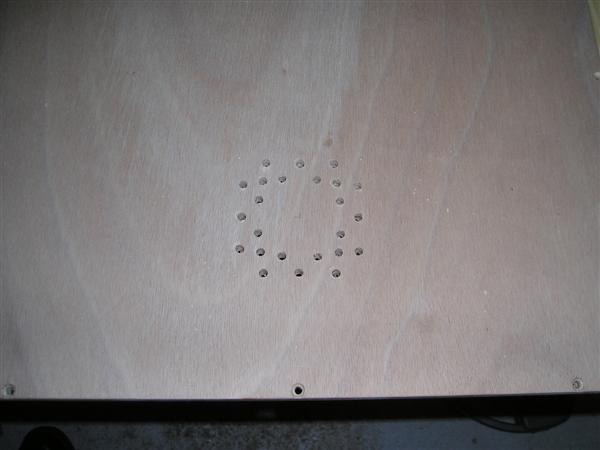

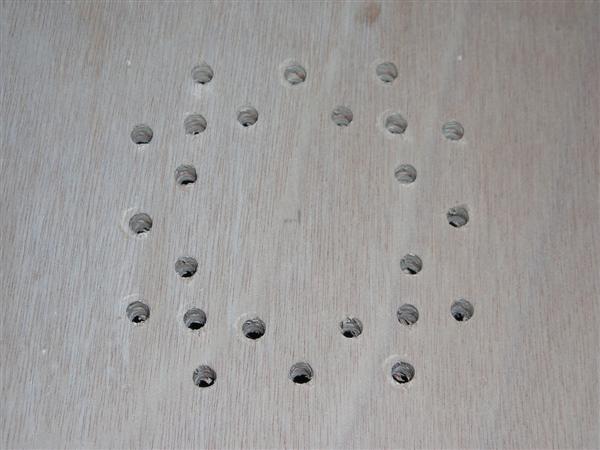

Ensuite je perce...

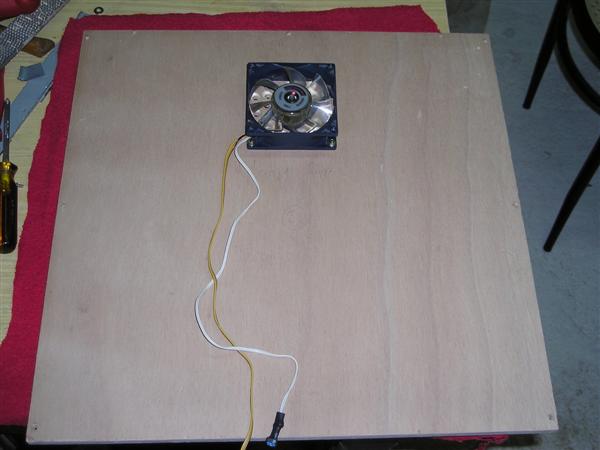

Montage du ventilateur:
